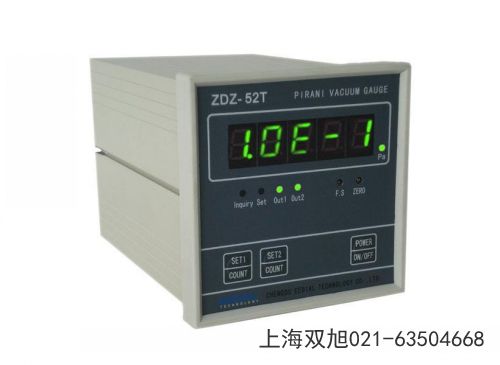

ZDZ-52T 電阻真空計（皮拉尼真空計/數顯真空計）
上海雙旭ZDZ-52T 電阻真空計（皮拉尼真空計/數顯真空計）
ZDZ-52T是一款采用皮拉尼原理的數顯真空計，適用于中低真空范圍的精確測量。
產品參數
- 測量原理：皮拉尼（電阻）原理
- 測量范圍：1.0×105 ~ 1.0×10-1 Pa（常規型，約760~0.001 Torr）
- 顯示方式：LED或LCD數顯，單位可切換（Pa、Torr等）
- 傳感器：ZJ-52T型皮拉尼規管
- 控制輸出：通常配備繼電器觸點輸出（用于報警或控制）
- 精度：在量程范圍內典型精度為±（讀數×10% + 滿量程×2%）
- 工作環境：溫度0~40°C，濕度≤85% RH
- 電源：AC 220V ±10%，50Hz
- 外形尺寸：盤裝式儀表，常見為96mm×96mm或72mm×72mm開孔
使用注意事項
- 規管安裝：規管必須垂直安裝（引線端朝下），并確保與被測真空系統連接可靠、無泄漏。
- 氣體類型：皮拉尼計讀數與氣體種類有關，校準通常針對氮?dú)饣蚋稍锟諝�，測量其他氣體時需進行換算修正。
- 量程限制：禁止在高于大氣壓（>105 Pa）條件下使用，以免損壞規管。
- 環境要求：避免在強磁場、強振動、腐蝕性氣體或粉塵過多的環境中使用。
- 清潔維護：規管污染會影響測量精度，需定期清潔。清潔時需按規范操作，避免損傷規絲。
- 斷電操作：連接或拆卸規管時，務必確保主機處于斷電狀態。
- 預熱與校準：開機后建議預熱15-30分鐘，長期使用或更換規管后需進行零點與滿度校準。
ZDZ-52T 電阻真空計（皮拉尼真空計/數顯真空計）
上海雙旭 ZDZ-52T 電阻真空計（皮拉尼真空計/數顯真空計）產品使用說明
1. 安裝與接線
- 接通電源前確認供電電壓為AC 220V±10%，50Hz。將傳感器通過標準KF25或DN16接口密封安裝于真空系統，確保無漏氣。接線按照端子標識：電源L/N/PE，傳感器信號線對應插口插入，不得反接。
2. 啟動與預熱
- 開機后顯示屏亮起，默認顯示當前壓力。設備需預熱10-15分鐘穩定傳感器熱絲溫度，預熱期間讀數可能漂移屬正�，F(xiàn)象。
3. 測量模式切換
- 通過面板“單位”鍵可選擇顯示單位：托（Torr）、千帕（kPa）、毫巴。建議根據工藝需求鎖定一致單位。按鍵“量程”可切換自動/手動量程，手動模式更適合低真空精確監控。
4. 零點與滿度校準
- 在系統達到良好真空（<1×10⁻³ Torr）后，長按“校零”鍵3秒，完成零點校準。滿度校準需在1標準大氣壓下（760 Torr）進行，短按“校滿”鍵并調整旋鈕至滿度值。
5. 報警設定 （選配）
- 進入?yún)?shù)菜單（同時按住“設定”+“單位”3秒），通過“上”“下”鍵調節報警閾值。按“確認”保存，報警輸出為繼電器觸點信號。
6. 維護注意
- 每月清潔傳感器窗口（勿用有機溶劑），避免油蒸汽污染導致靈敏度下降。若讀數異常，用干燥氮?dú)獯迪磧?nèi)部管路。
本產品核心優點
1. 寬量程高精度
- 測量范圍1.0×10⁻³ 至 1.0×10⁵ Pa，覆蓋從粗真空到中真空區間，誤差＜±5%讀數，優于傳統熱偶真空計。
2. 抗污染能力強
- 采用皮拉尼微橋結構，對油蒸汽和水蒸氣的耐受性優于同類產品，減少頻繁更換傳感器的成本。外置金屬外殼防腐蝕。
3. 智能化操作
- 數碼管實時顯示，帶LED背光適應暗室操作。自動溫度補償功能減少環境溫度波動造成的漂移，無需頻繁手動校準。
4. 快速響應與穩定
- 響應時間短，從大氣壓到接近真空僅需0.5秒，適合工藝過程的自動控制。長壽命熱絲設計平均無故障時間達3萬小時。
5. 工業級兼容性
- 標準4-20mA模擬輸出及RS485數字接口，可無縫接入PLC、DCS等控制系統。支持Modbus協議，便于遠程數據采集。 |
